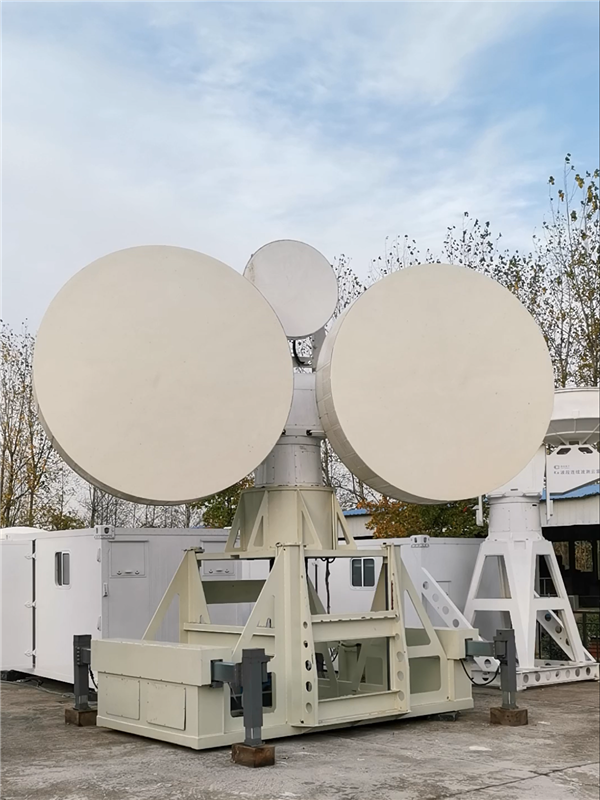

毫米波-厘米波双极化多普勒雷达观测平台
表. 关键系统指标
指标名称 |
W波段 |
Ka波段 |
X波段 |
雷达体制 |
多普勒双偏振单发双收 |
多普勒双偏振双发双收 |
多普勒双偏振双发双收 |
探测距离 |
30km |
30km |
120km |
探测能力 |
-22dBz@5km |
-34dBz@5km |
-21dBz@5km |
天线直径 |
1m |
1.8m |
2.4m |
天线增益 |
56.4dB |
54.57dB |
43.6dB |
波束宽度 |
0.24° |
0.33° |
1.0° |
平均发射功率 |
16.3W |
55.5W |
118W |
噪声系数 |
5.1dB |
3.8dB |
2.9dB |
动态范围 |
82.66dB |
84.15dB |
82.83dB |
距离库长 |
30m |
10m、30m |
10m、30m |
速度处理方式 |
W波段:FFT/PPP;Ka波段和X波段:FFT | ||
天线扫描范围 |
方位:0°~360°,仰角:-2°~90° | ||
扫描方式 |
PPI、RHI、体扫、扇形扫描、多层RHI、定点 | ||
输出参数 |
强度、速度、谱宽、线性退极化比(差分反射率、差分相移、相关系数(W波段除外)、功率谱等);IQ分量输出功能 |
